La iluminación profesional moderna depende cada vez más de redes digitales para controlar miles de canales de luz en tiempo real. En este contexto aparece Art-Net, un protocolo que permite transmitir datos DMX512 a través de redes Ethernet.
Gracias a Art-Net, hoy es posible controlar grandes sistemas de iluminación escénica, arquitectónica y de entretenimiento utilizando infraestructura de red estándar.
En este artículo te explicamos qué es Art-Net, cómo funciona y por qué se convirtió en uno de los estándares más utilizados en control de iluminación profesional.
Qué es Art-Net
Art-Net es un protocolo de comunicación basado en Ethernet que permite transportar datos del protocolo DMX512 sobre redes IP.
Fue desarrollado por la empresa Artistic Licence y hoy es uno de los estándares más utilizados en la industria de la iluminación profesional.
En pocas palabras:
Art-Net convierte los datos DMX en paquetes Ethernet para poder transmitirlos a través de una red.
Esto permite que un software de iluminación controle dispositivos ubicados en diferentes partes de una red sin necesidad de cables DMX largos.
Qué es DMX512
Antes de entender Art-Net, es importante conocer DMX512.
DMX512 es un protocolo de comunicación utilizado para controlar dispositivos de iluminación como:
- Moving heads
- Dimmer packs
- LED pixel
- Consolas de iluminación
- Controladores RGB
Cada línea DMX puede transportar:
- 512 canales
- 44 actualizaciones por segundo
- comunicación unidireccional
El problema es que DMX fue diseñado en los años 80 y tiene limitaciones importantes.
Limitaciones del DMX tradicional
- Longitud máxima de línea
- Máximo 512 canales por universo
- Cableado dedicado RS485
- Escalabilidad limitada
Aquí es donde entra Art-Net.
Cómo funciona Art-Net
Art-Net encapsula los datos DMX dentro de paquetes UDP/IP que se transmiten a través de una red Ethernet.
Esto permite transportar muchos universos DMX simultáneamente sobre la misma red.
Flujo de funcionamiento
- El software de iluminación genera datos DMX
- Los datos se convierten en paquetes Art-Net
- Los paquetes se envían por Ethernet
- Un nodo Art-Net recibe los paquetes
- El nodo convierte los datos nuevamente a DMX
Esquema básico de una red Art-Net
Ejemplo simple de red:
Software de iluminación
│
│ Ethernet
▼
Switch de red
│
├── Nodo Art-Net → DMX → Moving Heads
│
├── Nodo Art-Net → DMX → Dimmer
│
└── Controlador Pixel LED
De esta forma un solo software puede controlar decenas o cientos de dispositivos distribuidos en la red.

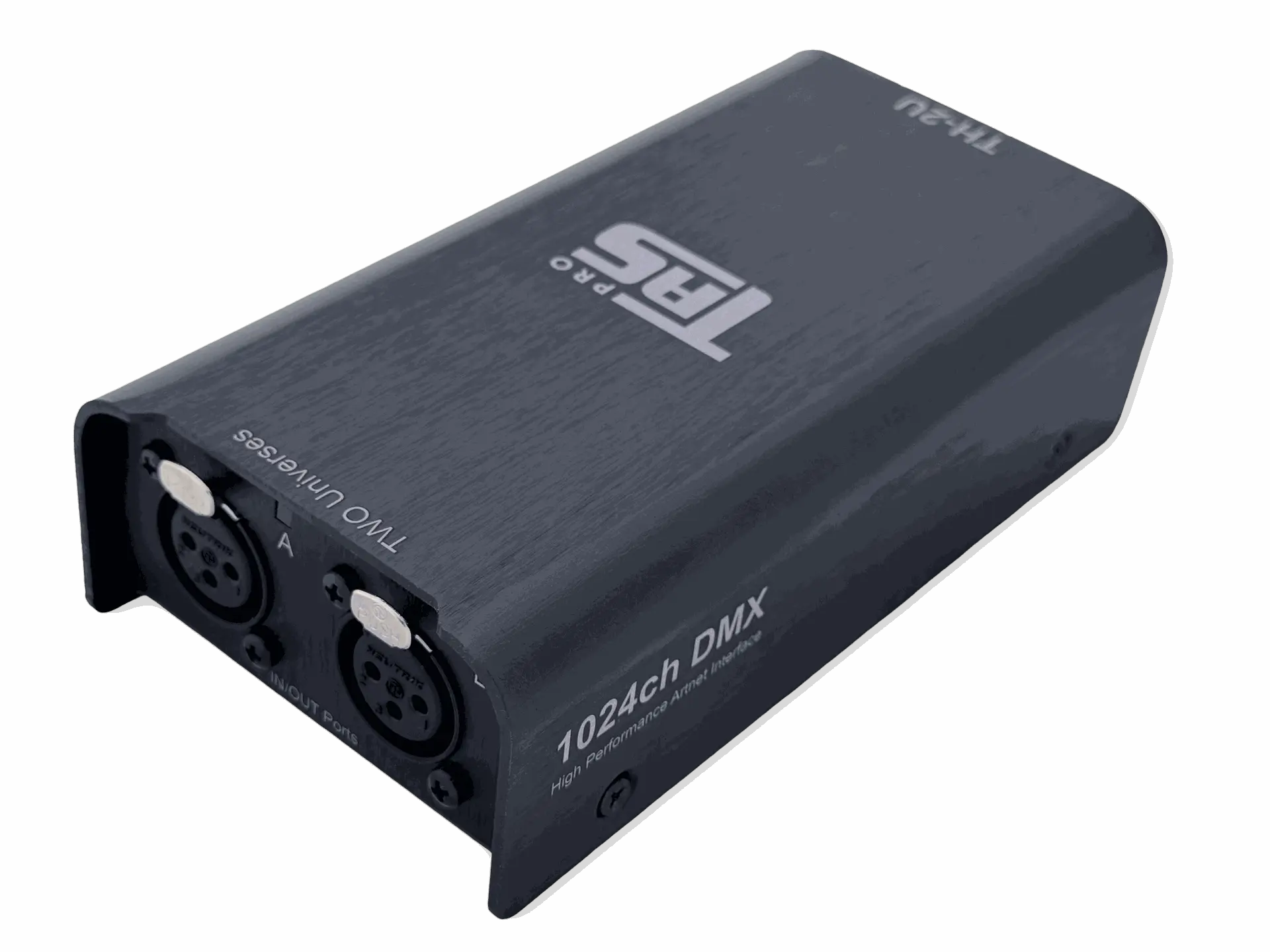

Qué es un nodo Art-Net
Un nodo Art-Net es un dispositivo que convierte señales entre:
- Art-Net → DMX
- DMX → Art-Net
Estos dispositivos permiten integrar equipos DMX tradicionales dentro de redes Ethernet modernas.
Algunas funciones comunes de un nodo Art-Net incluyen:
- Conversión Art-Net a DMX
- Conversión DMX a Art-Net
- múltiples universos DMX
- configuración por interfaz web
- direccionamiento de universos
Qué es un universo DMX
Un universo DMX es un conjunto de 512 canales de control.
Cada canal controla un parámetro específico de un dispositivo.
Ejemplo:
| Canal | Función |
| 1 | Intensidad |
| 2 | Rojo |
| 3 | Verde |
| 4 | Azul |
| 5 | Dimmer |
En sistemas grandes pueden utilizarse muchos universos simultáneamente.
Con Art-Net se pueden transportar miles de universos en una red.
Ventajas de Art-Net
El protocolo Art-Net ofrece varias ventajas frente al sistema DMX tradicional.
Escalabilidad
Una red Ethernet puede transportar muchos universos DMX simultáneamente.
Esto permite controlar:
- grandes shows
- instalaciones arquitectónicas
- pixel mapping
- fachadas LED
Infraestructura estándar
Art-Net utiliza redes Ethernet convencionales, lo que permite usar:
- switches de red
- routers
- cableado CAT5 / CAT6
Control distribuido
Los dispositivos pueden ubicarse en distintos puntos de la red sin necesidad de líneas DMX largas.
Integración con software
Muchos softwares de iluminación soportan Art-Net, como por ejemplo:
- Madrix
- Resolume
- TouchDesigner
- QLC+
- GrandMA
Art-Net vs sACN
Otro protocolo muy utilizado en iluminación sobre Ethernet es sACN (Streaming ACN).
Ambos protocolos tienen el mismo objetivo: transportar universos DMX sobre redes IP.
Comparación rápida
| Característica | Art-Net | sACN |
| Protocolo | UDP | UDP |
| Uso | muy extendido | cada vez más popular |
| Descubrimiento | ArtPoll | Multicast |
| Compatibilidad | muy amplia | alta |
En muchas instalaciones modernas ambos protocolos conviven.
Aplicaciones de Art-Net
Art-Net se utiliza en muchos tipos de instalaciones.
Iluminación escénica
- teatros
- conciertos
- shows en vivo
Iluminación arquitectónica
- fachadas
- puentes
- monumentos
- edificios inteligentes
Pixel Mapping
Control de miles de LEDs direccionables como:
- WS2811
- WS2812
- APA102
Eventos y espectáculos
- parques temáticos
- discotecas
- shows multimedia
Art-Net en sistemas de pixel LED
Uno de los usos más comunes hoy en día es el control de pixel LED mediante Art-Net.
En este caso:
Software → Art-Net → Controlador pixel → LEDs
Cada pixel RGB utiliza 3 canales DMX, por lo que un universo DMX puede controlar:
170 pixels RGB aproximadamente
Por eso en instalaciones grandes se utilizan muchos universos Art-Net simultáneamente.
Cómo configurar una red Art-Net
Para implementar una red Art-Net básica se necesitan:
1. Software de control
Ejemplos:
- Madrix
- QLC+
- Resolume
2. Nodo Art-Net
Dispositivo que convierte Art-Net a DMX.
3. Switch Ethernet
Para distribuir los datos en la red.
4. Dispositivos DMX
Como por ejemplo:
- luminarias
- dimmers
- controladores LED
Consideraciones de red
Para redes Art-Net estables se recomienda:
- usar switches de calidad
- evitar redes saturadas
- separar redes de iluminación
- utilizar direccionamiento IP ordenado
Muchos sistemas utilizan redes dedicadas exclusivamente a iluminación.
Futuro de Art-Net
A pesar de la aparición de nuevos protocolos, Art-Net sigue siendo uno de los estándares más utilizados en la industria.
Su simplicidad, compatibilidad y soporte en software profesional lo mantienen como una solución confiable para sistemas de iluminación de cualquier tamaño.
Preguntas frecuentes sobre Art-Net
¿Art-Net reemplaza a DMX?
No. Art-Net transporta DMX sobre Ethernet, pero los dispositivos finales siguen usando DMX.
¿Cuántos universos puede manejar Art-Net?
El protocolo permite miles de universos, aunque en la práctica depende del hardware y la red.
¿Art-Net funciona con WiFi?
Sí, aunque no es recomendable para instalaciones críticas debido a la latencia y posibles pérdidas de paquetes.
Conclusión
Art-Net revolucionó la forma en que se controlan los sistemas de iluminación profesionales al permitir transportar datos DMX a través de redes Ethernet.
Gracias a su flexibilidad, escalabilidad y compatibilidad con software y hardware de la industria, hoy es una herramienta fundamental en:
- iluminación escénica
- instalaciones arquitectónicas
- control de pixel LED
- espectáculos multimedia
Comprender cómo funciona Art-Net es clave para diseñar sistemas de iluminación modernos, escalables y eficientes.
